Este Lora / GPS_HAT é um módulo de expansão para LoRaWan e GPS, compatível com Raspberry Pi. Este produto foi projetado para aqueles que estão interessados em desenvolver soluções LoRaWAN. Se precisar, venha e experimente, ele não o deixará na mão.
Recursos:
Os transceptores usam modem de longo alcance para fornecer comunicação de espectro espalhado de alcance ultralongo e alta anti-interferência, minimizando o consumo de corrente.
Com modulação FSK, GFSK, MSK, GMSK, LoRa ™ e OOK, suporta DGPS, SBAS (WAAS / EGNOS / MSAS / GAGAN).
O GPS alterna automaticamente entre a antena patch interna e a antena ativa externa, também oferece suporte ao comando SDK.
A placa pode calcular e prever órbitas automaticamente usando dados de efemérides (até 3 dias) armazenados na memória flash interna, para que o HAT possa ser rapidamente posicionado com baixo consumo de energia, mesmo em níveis de sinal internos.
O GPS suporta proteções contra curto-circuito e detecção de antena e LNA integrado para melhor sensibilidade.
Especificações:
Material: placa de circuito impresso
Banda de frequência: 868 MHz / 433 MHz / 915 MHz (opcional)
Tamanho do pacote: 80 * 80 * 20 mm / 3,1 * 3,1 * 0,8 pol.
Peso da embalagem: 80g / 2,8ounce
Especificações de Lora:
Orçamento de link máximo de 168 dB.
Saída de RF constante de +20 dBm - 100 mW vs.
PA de alta eficiência de +14 dBm.
Taxa de bits programável de até 300 kbps.
Alta sensibilidade: até -148 dBm.
Front end à prova de balas: IIP3 = -12,5 dBm.
Excelente imunidade de bloqueio.
Corrente RX baixa de 10,3 mA, retenção de registro de 200 nA.
Sintetizador totalmente integrado com resolução de 61 Hz.
Modulação FSK, GFSK, MSK, GMSK, LoRaTM e OOK.
Sincronizador de bits integrado para recuperação de relógio.
Detecção de preâmbulo.
RSSI de intervalos dinâmicos de 127 dB.
Sensor RF automático e CAD com AFC ultrarrápido.
Mecanismo de pacote de até 256 bytes com CRC.
Sensores de temperatura integrados e indicador de bateria fraca.
Especificações do GPS:
Aquisição de energia: 25mA, Rastreamento de energia: 20mA.
Compatível com GPS, SBAS.
Taxa de bits programável de até 300 kbps.
UART de interfaces seriais: 4800 ~ 115200 bps ajustável, padrão: 9600bps.
Taxa de atualização: 1 Hz (padrão), até 10 Hz.
Protocolos: NMEA 0183, PMTK.
Precisão da posição horizontal: Autônomo <2,5 m CEP.
Precisão de tempo: 1PPS out 10ns , Reacquisition Time <1s.
Precisão da velocidade sem ajuda <0,1m / s, precisão da aceleração sem ajuda 0,1m / s⊃2 ;.
Aquisição de sensibilidade -148dBm , Rastreamento -165dBm , Reacquisição -160dBm.
Desempenho dinâmico Altitude Max.18000m , Velocidade máxima Max.515m / s , Aceleração máxima 4G.
Receptor de banda L1 (1575,42 MHz) Canal 22 (Rastreamento) / 66 (Aquisição).

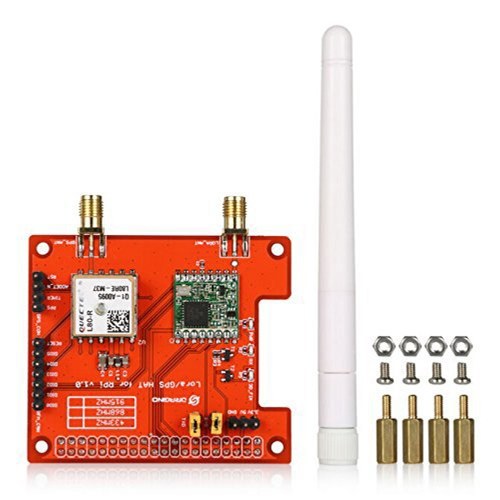

Lista de embalagem:
1 * Host
4 * Cilindros de latão
4 * Parafusos
4 * nozes
1 * Antena Glue Stick (868 MHz, 433 MHz ou 915 MHz opcional)
