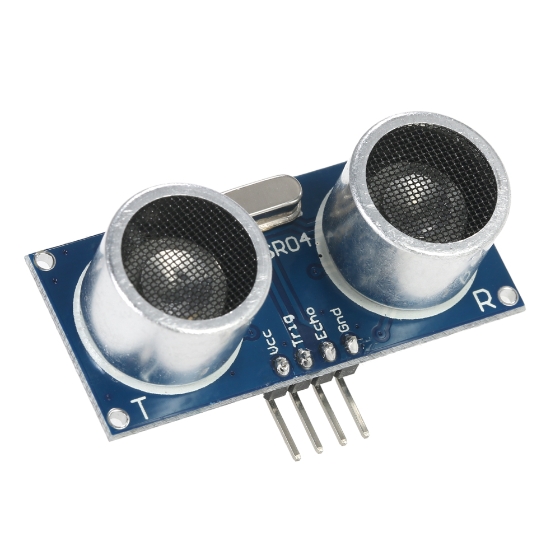

Dieses Modul verfügt über eine stabile Leistung und genaue Abstandsmessung. Es ist vergleichbar mit SRF05, SRF02 und anderen Ultraschall-Abstandsmessmodulen. Mit hoher Präzision, ultra-enger (2cm) Blindbereich und stabiler Leistung.
Eigenschaften:
Adopt IO-Trigger-Distanzmessung auf mindestens 10us High-Level-Signal.
Modul sendet automatisch 8 40KHz Rechteckwelle, erkennt automatisch, ob es eine Signalrückkehr gibt.
Wenn ein Signal zurückkommt, wird ein hoher Pegel über den IO ausgegeben, die Dauer des hohen Pegels ist die Zeit des Ultraschalls vom Start bis zur Rückkehr.
Entfernungsmessung = (hohe Zeit * Schallgeschwindigkeit (340M / S)) / 2.
Spezifikationen:
Betriebsspannung: DC5V
Ruhestrom: weniger als 2mA
Pegelausgang: Hoch 5V, Niedrig 0V
Erfassungswinkel: ≤ 15 °
Erkennungsbereich: 2cm ~ 450cm
Präzision: Bis zu 0,3 cm
Verdrahtung: VCC, Trig (Steueranschluss), Echo (Empfänger), Out (Leerfuß), GND
Größe (1pc): 45 * 20 * 13mm
Gewicht (1 Stück): 8 g
Paketgröße: Ca. 7 * 6 * 3cm
Paketgewicht: 42g
Hinweis:
1. TRIP-Pin ist der interne Pull-up-10K-Widerstand, ziehen Sie den TRIP-Pin mit dem MCU-IO-Port herunter und dann auf ein 10-us- oder mehr-Impulssignal.
OUT-Pin als Schaltausgangsstift des Diebstahlschutzmoduls für dieses Modul, Entfernungsmodul verwendet diesen Fuß nicht!
2. Das Modul sollte auf der Platine installiert und dann eingeschaltet werden, um hohe Pegel zu vermeiden. wenn generiert, bitte re-power.
Paketliste:
5 * Ultraschall-Distanzmessmodul
